寬電壓輸入隔離穩壓輸出dc-dc模塊電源研究論文
來源： 發布時間：2018-06-05 14:26:57 1900 次瀏覽
dc-dc模塊電源的腳和腳為脈沖的輸出端,由于單端反激式變換電路中只有一個開關管,所以將腳接地,只需要單個的電源脈沖來電源開關管即可。單端反激式電源電路如圖所示。由于反激式控制與電源模塊多應用于小功率,所以不需要外加電源電路,單靠dc-dc模塊電源的端直接輸出電源信號即可電源開關管。
在反激式的電源電路中,為了限制峰值電流,一般為一歐為靜態放電電阻,當電路不通時,防止開關管長期處于導通狀態為開關電源信號消失時提供開關管的電荷泄放回路。
半橋式控制與電源模塊半橋式變換器中的高頻變壓器利用率高,在截止時開關管只承受電源電壓的電壓應力,開關管的飽和壓降小,具備一定的抗不平衡能力,被廣泛應用于高輸入電壓和中等功率容量電源的場合。

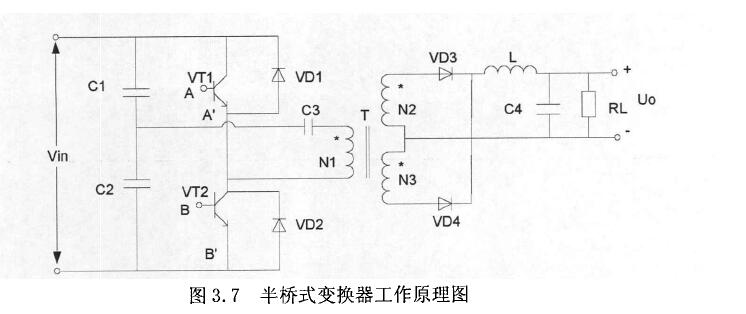

半橋式一變換器的工作原理圖所示為半橋式變換器主電路,電容、組成變換器的一個橋臂,保證二,功率管、構成變換器的另一橋臂。隔直電容用來防止由于兩個開關管的特性差異而造成變壓器磁芯飽和,從而提高半橋逆變電路的抗不平衡能力。
二極管、用于變壓器漏感儲能釋放、能量再生通道以及防止開關管因反向導通而損壞。二次側輸出電路采用全波整流電路,、組成濾波電路。
當開關管加上正觸發脈沖導通時,變壓器的一次側繞組加上一半電源電壓,其極性是下正上負,副邊繞組感應電壓,正偏導通,反偏截止,二次側電流流過而儲能,同時為充電并為負載提供電流。當開關管截止導通時,高頻變壓器一次繞組兩端電壓極性反向,其值也等于輸入電源電壓的一半,二次繞組感應電壓,上正下負,正偏導通,反偏截止。由于加在高頻變壓器一、二次繞組上的電壓是2,所以半橋型式變換器的輸出電壓的表達式
