AC-DC電源模塊100-200W
電源類型：便裝式電源模塊
規格型號：ZXA100K-220S24
電源尺寸：139mmx88mmx27mm
輸入電壓：164V-265VAC或200V-375VDC
輸出電壓：05V，12V，15V，19V, 28V,24V,48V,110V
輸出功率：100-200W
產品詳細
便裝式電源模塊
產品特點
■寬輸入電壓范圍，單、雙、叁路輸出
■典型轉換效率87%
■200KHz工作頻率
■內置輸入濾波器

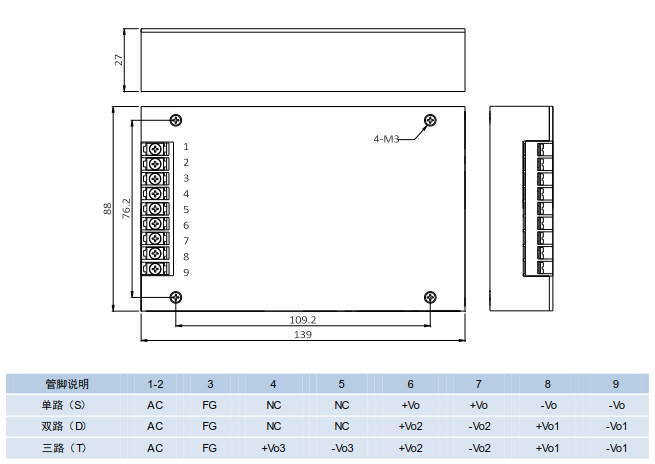

■尺寸:139*88*27（mm）
典型應用
■數字電路、軍工兵器
■工業控制、交通運輸
■電力裝置、無線通訊
■測量系統、艦船系統、科研實驗等
(僅列出典型型號，其它型號，請確定功率、輸入電壓及輸出電壓，致電我公司。)
.png)
■寬輸入電壓范圍，單、雙、叁路輸出
■典型轉換效率87%
■200KHz工作頻率
■內置輸入濾波器
■尺寸:139*88*27（mm）
典型應用
■數字電路、軍工兵器
■工業控制、交通運輸
■電力裝置、無線通訊
■測量系統、艦船系統、科研實驗等
| 輸入特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 |
| 輸入電壓范圍 | 標稱220V | 165 | 220 | 265 | Vac | |
| 寬輸入范圍 | 90 | 220 | 265 | |||
| 輸入頻率 | 47 | 50 | 60 | Hz |
| 輸出特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | |
| 輸出電壓精度 | Vo1 | ±0.5% | ±1.0% | Vonom | |||
| Vo2，Vo3 | ±2.0% | ±3.0% | |||||
| 源效應 | 滿載，輸入低端～高端 | Vo1 | ±0.2% | Vonom | 滿載 | ||
| Vo2，Vo3 | ±2.0% | ||||||
| 負載效應 | 標稱輸入電壓，20%～100%標稱負載 | Vo1 | ±0.5% | ±1.0% | Vonom | ||
| Vo2，Vo3 | ±3.0% | ±5.0% | |||||
| 負載瞬態響應 | 25%負載階躍 過沖幅度 | ±4.0% | Vonom | ||||
| 過沖恢復時間 | 200 | μS | |||||
| 啟動時間 | 輸入低端～高端 | 10 | Ms | ||||
| 輸出紋波與噪聲 | 20MHz BW,滿載 ，標稱輸入電壓 | Vo≤5V | 75 | mV | 同軸電纜測試法 峰峰值 |
||
| Vo≥24V | 200 | ||||||
| 其它 | 120 | ||||||
| 輸出短路保護 | 截止型，自恢復 | ||||||
| 溫度系數 | 滿載，標稱輸入電壓 | ±0.02% | /℃ | ||||
| 一般特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | |
| 隔離電壓 | 輸入、輸出之間 | 1500 | Vac | ||||
| 輸入與殼之間 | 1500 | ||||||
| 輸出與殼之間 | 500 | ||||||
| 隔離電阻 | 輸入、輸出及外殼之間 | 200 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | h | ||||
| 工作殼溫 | 自由空氣對流,不降額 | 工業級 | -25 | 85 | ℃ | 滿載 | |
| 軍品級 | -40 | 95 | ℃ | ||||
| 航天級 | -55 | 105 | ℃ | ||||
| 工作環境溫度 | 自由空氣對流,不降額 | 工業級 | -25 | 55 | ℃ | 滿載 | |
| 軍品級 | -40 | 70 | ℃ | ||||
| 航天級 | -55 | 85 | ℃ | ||||
| 存儲溫度 | 工業級 | -40 | 105 | ℃ | |||
| 軍品級 | -50 | 125 | ℃ | ||||
| 航天級 | -60 | 125 | ℃ | ||||
| 管腳焊接溫度 | 每個管腳焊接時間小于10S | 300 | ℃ | ||||
| 產品型號 | 輸入電壓范圍(Vac) | 輸入電壓范(Vdc) | 標稱輸出電(Vdc) | 標稱輸出電流(A) | 輸出功（W） | 效率(%) |
| ZXA100K-220S3.3 | 165～265 | 220～375 | 3.3 | 30.3 | 100 | 80 |
| ZXA100K-220S12 | 12 | 8.33 | 100 | 86 | ||
| ZXA100K-220S15 | 15 | 6.67 | 100 | 85 | ||
| ZXA100K-220S18 | 18 | 5.56 | 100 | 86 | ||
| ZXA100K-220S24 | 24 | 4.17 | 100 | 86 | ||
| ZXA150K-220S24 | 24 | 6.25 | 150 | 86 | ||
| ZXA150K-220S48 | 48 | 3.13 | 150 | 87 | ||
| ZXA150K-220S05 | 5 | 30 | 150 | 83 | ||
| ZXA150K-220S12 | 12 | 12 | 150 | 86 | ||
| ZXA200K-220S12 | 12 | 16.67 | 200 | 86 | ||
| ZXA200K-220S15 | 15 | 13.33 | 200 | 86 | ||
| ZXA200K-220S18 | 18 | 11.11 | 200 | 85 | ||
| ZXA200K-220S24 | 24 | 8.33 | 200 | 86 | ||
| ZXA100K-220D0505/1010 | 5/5 | 10/10 | 100 | 83 | ||
| ZXA100K-220D0512/1004 | 05/12 | 10/04 | 100 | 83 | ||
| ZXA100K-220D0524/0802 | 05/24 | 08/02 | 100 | 82 | ||
| ZXA100K-220D1212/0404 | 12/12 | 04/04 | 100 | 84 | ||
| ZXA100K-220D1224/0402 | 12/24 | 04/02 | 100 | 85 | ||
| ZXA100K-220D2424/0202 | 24/24 | 02/02 | 100 | 86 | ||
| ZXA100K-220D4824/0102 | 48/24 | 01/02 | 100 | 86 | ||
| ZXA50K-220T051212 | 05/12/12 | 05/01/01 | 50 | 79 | ||
| ZXA75K-220T122424 | 12/24/24 | 02/01/01 | 75 | 82 | ||
| ZXA75K-220T120505 | 12/05/05 | 02/05/05 | 75 | 80 |
