DC-DC模塊電源5W

電源類型：引針式模塊電源
規格型號：ZXD05-24S05W2
電源尺寸：31.8*20.32*11.2mm
輸入電壓：DC6V(4.5-9V)&12V（9-18V）&24V(18-36V)&48V(36-72V)&110V(66-170V)
輸出電壓：DC3.3V&5V&12V&15V&24V&48V
輸出功率：5W

產品詳細

引針式模塊電源

典型性能：寬壓輸入、單路、雙路隔離輸出，輸出低紋波噪聲、高穩壓精度、長期短路保護自恢復、使用效率高，高隔離耐壓；
廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域

@電參數測試環境：所有參數均在標稱輸入電壓，標稱負載、環境溫度25℃下測得，特殊除外

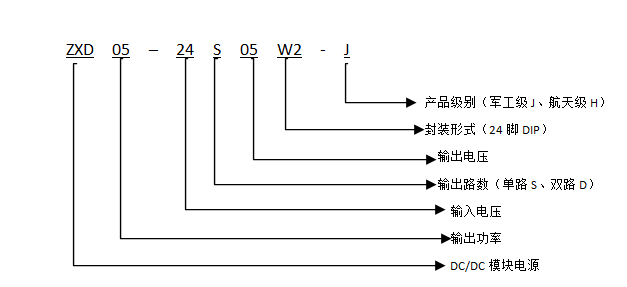

產品命名方式：

產品型號列表：

產品型號

輸入電壓范圍

輸出電壓(VO)/輸出電流(IO)

紋波噪聲

效率(%)

12V(9-18VDC)
24V(18-36VDC)
18V(9-36VDC)
36V(18-72VDC)
48V(36-72VDC)
110V(66-170V)

Vo1

Io1

Vo2

Io2

Vo3

Io3

ZXD05-24S05W2

05V

≤%1

ZXD05-24S12W2

12V

0.41A

≤%1

ZXD05-24S24W2

24V

0.20A

≤%1

ZXD05-24S28W2

28V

0.17A

≤%1

ZXD05-24S48W2

48V

0.10A

≤%1

ZXD05-24S15W2

05V

0.33A

≤%1

ZXD05-24S09W2

09V

0.55A

≤%1

ZXD05-24D05W2

+5V

0.5A

-5V

0.5A

≤%1

ZXD05-24D09W2

+09V

0.28A

-09V

0.28A

≤%1

ZXD05-24D12W2

+12V

0.21A

-12V

0.21A

≤%1

ZXD05-24D15W2

+15V

0.17A

-15V

0.17A

≤%1

ZXD05-24D24W2

+24V

0.10A

-24V

0.10A

≤%1

ZXD05-24D28W2

+28V

0.09A

-28V

0.09A

≤%1

注：以上型號未盡，有更多參數可選，詳情咨詢我公司。

輸入特性

最低端（Vdc）

標稱輸入電壓(Vdc)

最高端（Vdc）

輸入電壓

9VDC

12V18V24V36V48110V

170VDC

輸入頻率范圍

輸出特性

輸出電壓精度

Vo1±1%，Vo2±3%，Vo3±3%

紋波噪聲

＜1%Vp-p(20MHz示波器光探頭測試)

負載效應

±0.5%（10%-100%）

動態響應

400us

遙控功能

高電平開啟或懸空，低電平關斷，（選裝、）

過流保護

＞110%

溫度系數

±0.03%/℃

輸出保護

短路保護（長期、自恢復）、過溫保護、過流保護、過壓保護

一般特性

工作環境溫度

-25~+60℃(工業級) -40~+70℃(軍工級) -55~+85℃(航天級)

儲存溫度

-45~+105℃(工業級) -55~+105℃(軍工級) -60~+125℃(航天級)

儲存濕度

5%~95%RH

隔離電阻

>100M?

隔離耐壓

輸入-輸出1000或3000VDC 輸入-外殼1000或3000VDC 輸出-外殼500VDC

工作頻率

200KHZ

安裝方式

端子接線式

外殼材料

鍍鎳亮殼

冷卻方式

自然空冷

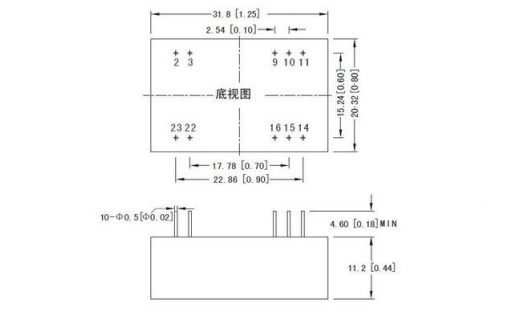

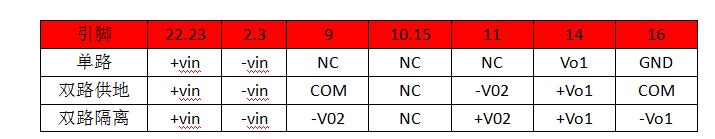

安裝尺寸(單位：mm)及管腳定義：
