電源類型：鐵路電源，鐵路機車電源
規格型號：ZXD10CRH-110S24
電源尺寸：50.8mmx25.4mmx11mm
輸入電壓：DC18V(9-36V)36V(18-72V)110V(40-170V)
輸出電壓：DC3.3V/05V/09V/12V/15V/24V/28V/48V
輸出功率：10W
該系列電源具備結構緊湊、體積小巧、低紋波噪聲、優秀的EMC特性等特點，尤其適合應用對振動和EMC有特殊要求機車運行環境。
該系列產品特點：
1、滿足（EN50155/IEC60571:1998）TB/T3021-2001鐵道機車車輛電子裝置標準對電源的輸入要求
2、具備110V標準電壓輸入，輸入范圍達40-170V，能夠同時適用于72V、96V、110V等3個標準輸入電壓總線
3、具備3.3V、5V、12V、15V、24V、48V、54V等輸出電壓，能極大地滿足機車各種供電要求
4、輸出功率范圍：10W
5、工作溫度范圍可滿足：-40℃ to +105℃
6、隔離電壓：3000VAC/2250-3000VDC
產品性能
| 輸入電壓 Vdc | 2：1或4：1 |
| 輸出電壓精度 % | Vo1：±1 |
| Vo2：±3 | |
| 負載調整率 % | Vo1：±0.5 |
| Vo2：±4.0 | |
| 電壓調整率 % | Vo1：±0.2 |
| Vo2：±1.5 | |
| 動態響應 （過沖/恢復時間） |
±4%Vo/400us |
| 紋波/噪聲（mV） | Vo≤5Vdc：50 |
| Other：100 | |
| 工作殼溫 | -40℃ - +100℃ |
| 開關頻率KHz | 300 |
| 短路保護 | 長期短路自恢復 |
| 隔離耐壓 | 輸入-輸出：1500Vdc |
| 輸入-輸出：2250Vdc | |
| 輸入-殼：1500Vdc | |
| 輸入-殼：2250Vdc | |
| 輸出與殼：500Vdc | |
| MTBF | 3×105 |
| 安規要求 | GB 9254-2008 |
產品選型
| 型號 | 輸入電壓Vdc | 輸出電壓Vdc | 輸出電流A | 效率% | 容性能力UF |
| ZXD10CRH-18S05 | 18 9-36 |
5.05 | 2 | 80 | 2200 |
| ZXD10CRH-18S12 | 12 | 0.83 | 83 | 470 | |
| ZXD10CRH-18S15 | 15 | 0.67 | 83 | 470 | |
| ZXD10CRH-18S24 | 24 | 0.42 | 84 | 220 | |
| ZXD10CRH-110S05 | 110 40-170 |
5.05 | 2 | 81 | 2200 |
| ZXD10CRH-110S12 | 12 | 0.83 | 84 | 470 | |
| ZXD10CRH-110S15 | 15 | 0.67 | 84 | 470 | |
| ZXD10CRH-110S24 | 24 | 0.42 | 85 | 220 | |
| ZXD10CRH-36D05 | 36 18-72 |
+5.05/-5.05 | +1/-1 | 81 | 2200/2200 |
| ZXD10CRH-36D12 | +12/-12 | +0.42/-0.42 | 83 | 470/470 | |
| ZXD10CRH-36D15 | +15/-15 | +0.34/-0.34 | 83 | 470/470 | |
| ZXD10CRH-110D05 | 110 40-170 |
+5.05/-5.05 | +1/-1 | 81 | 2200/2200 |
| ZXD10CRH-110D12 | +12/-12 | +0.42/-0.42 | 83 | 470/470 | |
| ZXD10CRH-110D15 | +15/-15 | +0.34/-0.34 | 83 | 470/470 |

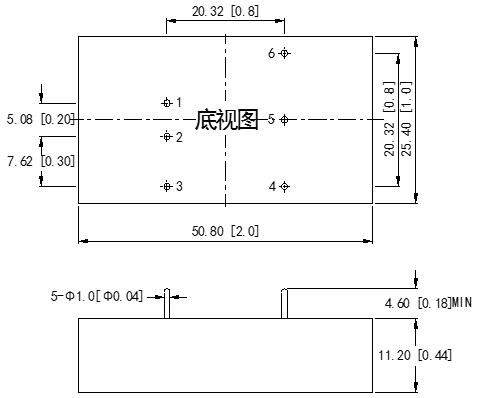

外形尺寸:
管腳定義:
| 管腳 | (單路) | 功能(單路) | (單路) | 功能(雙路) |
| 1 | +Vin | 輸入正 | +Vin | 輸入正 |
| 2 | -Vin | 輸入負 | -Vin | 輸入負 |
| 3 | NP | 無此管腳 | NP | 無此管腳 |
| 4 | -Vo | 輸出負 | Vo2 | 2路輸出 |
| 5 | NP | 無此管腳 | COM | 公共端 |
| 6 | +Vo | 輸出正 | Vo1 | 1路輸出 |
