鐵路電源模塊100-700W

電源類型：110V鐵路電源，鐵路專用電源
規格型號：ZXD300BRH-110S15

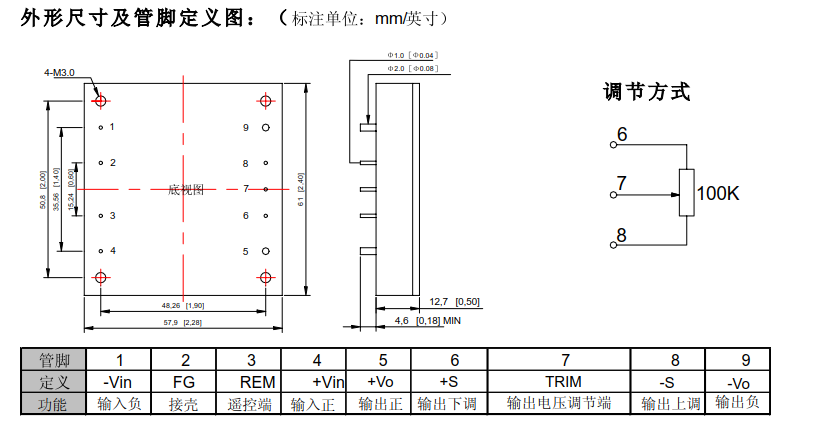

電源尺寸：57.9mmx61mmx12.7mm
輸入電壓：DC18V(9-36V)36V(18-72V)110V(40-170V)300V(200-400V)
輸出電壓：DC3.3V/05V/09V/12V/15V/24V/28V/48V
輸出功率：100-700W

產品詳細

該系列電源具備結構緊湊、體積小巧、低紋波噪聲、優秀的EMC特性等特點，尤其適合應用對振動和EMC有特殊要求機車運行環境。

該系列產品特點：

1、滿足（EN50155/IEC60571:1998）TB/T3021-2001鐵道機車車輛電子裝置標準對電源的輸入要求
2、具備110V標準電壓輸入，輸入范圍達40-170V，能夠同時適用于72V、96V、110V等3個標準輸入電壓總線
3、具備3.3V、5V、12V、15V、24V、48V、54V等輸出電壓，能極大地滿足機車各種供電要求
4、輸出功率范圍：100-700W
5、工作溫度范圍可滿足：-40℃ to +105℃
6、隔離電壓：3000VAC/2250-3000VDC
產品性能

輸入電壓 Vdc	2：1或4:1
遙控特性（正邏輯）	遙控端接-Vin或低電平，禁止輸出
遙控特性（正邏輯）	遙控端懸空或接高電平，正常工作
遙控特性（負邏輯，尾綴/P）	遙控端接-Vin或低電平，正常工作
遙控特性（負邏輯，尾綴/P）	遙控端懸空或接高電平，禁止輸出
輸出電壓精度 %	±1
電壓調節 %Vo	±10
負載調整率 %	±0.5
電壓調整率 %	±0.2
動態響應（過沖/恢復時間）	±4%Vo/400us
紋波/噪聲（mV）	Vo≤5Vdc：50
	5Vdc＜Vo≤24Vdc：150
	Vo≥48Vdc：300
工作殼溫	-40℃ - +100℃
開關頻率KHz	300
短路保護	長期短路自恢復
隔離耐壓	輸入-輸出：1500Vdc
	輸入-輸出：2250Vdc
	輸入-殼：1500Vdc
	輸入-殼：2250Vdc
	輸出-殼：500Vdc
MTBF	3×10⁵
安規要求	GB 9254-2008

　　產品選型

型號	輸入電壓Vdc	輸出電壓Vdc	輸出電流A	效率%	容性能力UF
ZXD200BRH-24S05	18-36	5.05	40	86	10000
ZXD200BRH-24S12		12	16.67	88	2200
ZXD200BRH-24S15		15	13.33	88	2200
ZXD200BRH-24S24		24	8.33	89	1000
ZXD200BRH-24S48		48	4.17	88	470
ZXD200BRH-110S12	40-170	12	16.67	88	2200
ZXD200BRH-110S15		15	13.33	88	2200
ZXD200BRH-110S24		24	8.33	89	1000
ZXD200BRH-110S48		48	4.17	88	470
ZXD250BRH-18S05	9-36	5.05	50	86	10000
ZXD250BRH-18S12		12	20.83	88	2200
ZXD250BRH-18S15		15	16.67	88	2200
ZXD250BRH-18S24		24	10.42	89	1000
ZXD250BRH-110S12	40-170	12	20.83	88	2200
ZXD250BRH-110S15		15	16.67	88	2200
ZXD250BRH-110S24		24	10.42	89	1000
ZXD300BRH-24S5	18-36	5.05	60	86	10000
ZXD300BRH-24S12		12	25	88	10000
ZXD300BRH-24S15		15	20	88	2200
ZXD300BRH-24S24		24	12.5	89	1000
ZXD300BRH-110S12	40-170	12	25	88	10000
ZXD300BRH-110S15		15	20	88	2200
ZXD300BRH-110S24		24	12.5	89	1000
