鐵路電源模塊50-150W

電源類型：鐵路模塊電源，鐵路信號電源
規格型號：ZXD150KRH-48S05

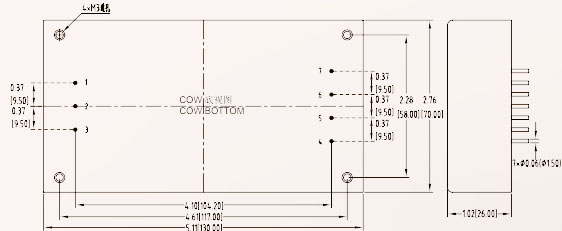

電源尺寸：130mmx70mmx26mm
輸入電壓：DC18V(9-36V)36V(18-72V)110V(40-170V)300V(200-400V)600V(400-800V)
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
輸出功率：50-150W

產品詳細

該系列電源具備結構緊湊、體積小巧、低紋波噪聲、優秀的EMC特性等特點，尤其適合應用對振動和EMC有特殊要求機車運行環境。

該系列產品特點：

1、滿足（EN50155/IEC60571:1998）TB/T3021-2001鐵道機車車輛電子裝置標準對電源的輸入要求
2、具備110V標準電壓輸入，輸入范圍達40-170V，能夠同時適用于72V、96V、110V等3個標準輸入電壓總線
3、具備3.3V、5V、12V、15V、24V、48V、54V等輸出電壓，能極大地滿足機車各種供電要求
4、輸出功率范圍：50-150W
5、工作溫度范圍可滿足：-40℃ to +105℃
6、隔離電壓：3000VAC/2250-3000VDC
產品性能

輸入電壓 Vdc	2:1或4:1
輸出電壓精度 %	±1
負載調整率 %	±1.5
電壓調整率 %	±0.8
動態響應 （過沖/恢復時間）	±4%Vo/400us
紋波/噪聲（mV）	Vo≤5Vdc：50
	Vo≥48Vdc：200
	Other：100
工作殼溫	-40℃ - +95℃
開關頻率KHz	100-300
短路保護	長期短路自恢復
隔離耐壓	輸入-輸出：1500Vdc
	輸入-輸出：2250Vdc
	輸入-殼：1500Vdc
	輸入-殼：2250Vdc
	輸出-殼：500Vdc
MTBF	5×10⁵
安規要求	CSA/NRTL/IEC/EN 60950-1,CB-Report
熱阻特性	熱阻	冷卻方式
	1.8℃/W	自然風冷
	1.5℃/W	0.5M/S
	1.1℃/W	1M/S
	0.82℃/W	1.5M/S
	0.67℃/W	2M/S

　　產品選型

型號	輸入電壓Vdc	輸出電壓Vdc	輸出電流A	效率%	容性能力UF
ZXD75KRH-□S05	18-72 (36Vdc) 9-36 (18Vdc) 40-170 (110Vdc) 40-170 (110Vdc)	5	15	83	10000
ZXD75KRH-□S12		12	6.3	84	2200
ZXD75KRH-□S15		15	5	85	2200
ZXD75KRH-□S24		24	3.15	86	1000
ZXD75KRH-□S48		48	1.6	86	470
ZXD100KRH-□S05		5	20	84	10000
ZXD100KRH-□S12		12	8.4	85	2200
ZXD100KRH-□S15		15	6.6	86	2200
ZXD120KRH-□S24		24	4.2	87	1000
ZXD120KRH-□S48		48	2.1	87	470
ZXD120KRH-□S05		5	24	85	10000
ZXD120KRH-□S12		12	10	87	2200
ZXD120KRH-□S15		15	8	87	2200
ZXD120KRH-□S24		24	5	87	1000
ZXD120KRH-□S48		48	2.5	87	470
